Typ B

Nous proposons trois modèles différents d'entretoises DIN EN 1065 classe B (B 30, B 35, B 40).

Celles-ci sont classées par extension maximale (ce modèle convient pour des extensions comprises entre 1,82 m et 4,00 m) et capacité (plus élevée en configuration fermée).

Vous trouverez ci-dessous les caractéristiques techniques de chacun d'entre eux.

Dimensions table

Ils se déclinent en 3 modèles avec une extension et une capacité différentes :

• SBPB3010 : extensible entre 1,82 et 3,00 mètres
• SBPB3510 : extensible entre 2,07 et 3,50 mètres
• SBPB4010 : extensible entre 2,34 et 4,00 mètres

Tableau des charges des étais DIN EN 1065 classe B

Fabriqué en UE - Certifié EN 1065.

Les étais DIN EN 1065 sont des profile lourds. Conçus pour supporter de lourdes charges - plus de 30kN - ils sont au coeur de la production.

Grâce au certificat du strict institut technique allemand "Materialprüfungsanstalt Universität Stuttgart", ils sont entièrement conformes à la norme européenne UNI EN 1065:1999.

Cette norme définit les exigences les plus strictes au monde en matière de matériaux, de conception et de mesures de protection contre la corrosion.

La poignée du support est toujours marquée de la manière suivante :
Le sujet standard de la conformité ;
Année de fabrication;
Code d'identification du fabricant (G signifie notre usine).
Les entretoises pour charges lourdes DIN EN 1065 sont disponibles dans les versions suivantes :
recouvert;
Galvanisé électrolytiquement;
Galvanisé.
Ce type d'accessoire peut être personnalisé avec des autocollants de marque sur demande.
Ces produits sont compatibles avec la plupart des accessoires des autres coffrages et planchers.

Algemene specificatie

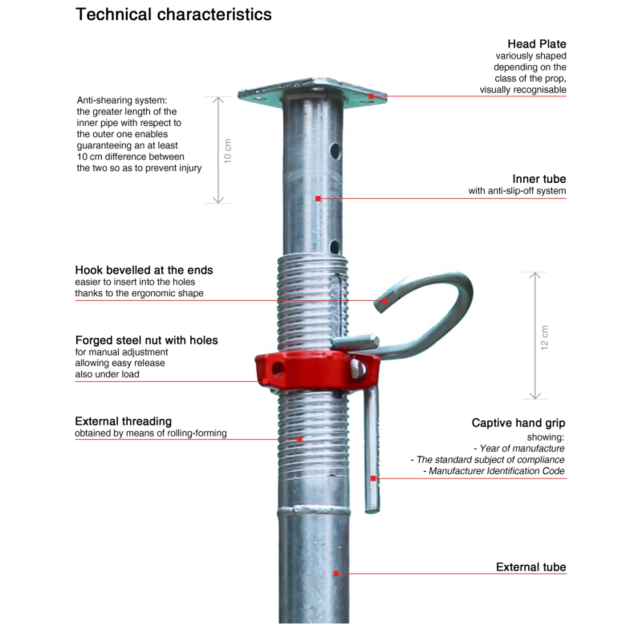

Voici les caractéristiques de notre étai EURO « DIN EN 1065 » :

des plaques de formes différentes, selon la classe du support, pour le rendre immédiatement reconnaissable visuellement ;
bague de réglage en acier forgé avec deux trous supplémentaires, adaptée au réglage millimétrique ;
crochet chanfreiné aux extrémités : plus facile à insérer dans les trous grâce à sa forme ergonomique ;
système anti-cisaillement : la plus grande longueur du tube intérieur par rapport au tube extérieur permet de garantir une différence d'au moins 10 cm entre les deux pour éviter les blessures ;
filetage mâle obtenu par profilage, garantissant l'intégrité du matériau sans enlèvement de matière ;
trous intérieurs obtenus avec des machines capables de les usiner parfaitement ou au moyen d'un système de fraisage qui obtient des torsions à la surface du tube : les deux méthodes garantissent l'absence totale de bavures au voisinage des trous ;
système anti-dérapant de la chambre à air, pour éviter que la chambre à air ne glisse accidentellement, garantissant ainsi l'intégrité et la sécurité lors de la pose et du déplacement sur le chantier ;
trois types de protection de surface, obtenus par le processus de :
revêtement par immersion ;
galvanisation électrolytique passivée (tropicalisation), avec une épaisseur minimale garantie de 10 microns ;
galvanisation à chaud, avec une épaisseur minimale garantie de 50 microns ;

Demande:
autocollant personnalisé avec le logo du client, avec des informations sur la capacité et l'expansion maximale ;
système de libération rapide, un accessoire qui garantit la libération du support sous la charge en le frappant simplement avec le marteau pour accélérer et simplifier la procédure de libération et réduire l'effort de l'opérateur ;

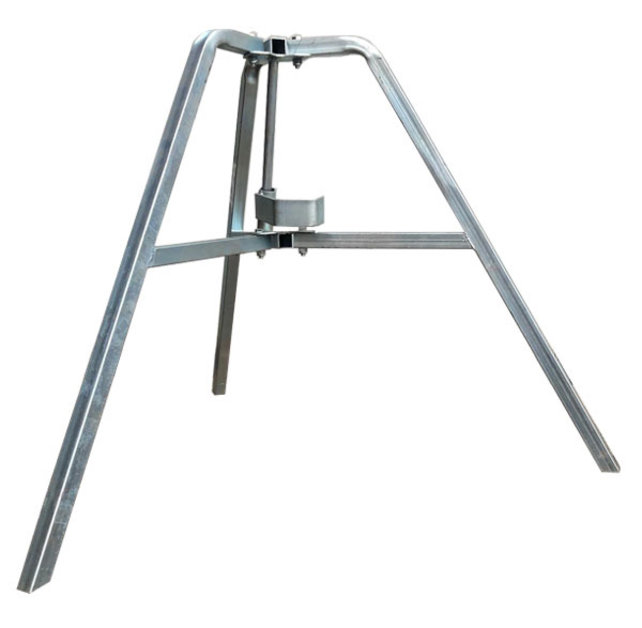

trépied pouvant supporter le support lors de la pose sur le chantier et lors de la pose du sol;

Trois types différents de fourches pour supporter le sol, en fonction des besoins du fabricant :

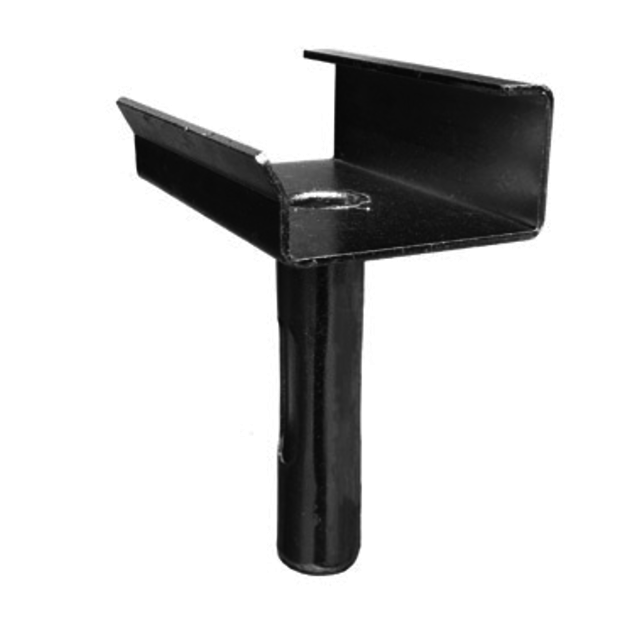

• fourche d'arrêt de tête (facile),
• tête 4 voies,

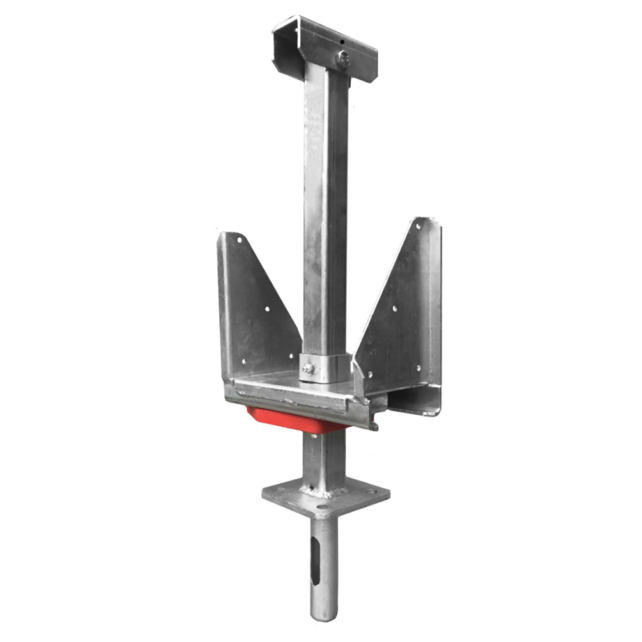

• fourche dite "drop head".

Remarque : les capacités indiquées dans le tableau se réfèrent toujours à la capacité de l'étai à colonne unique. Des capacités plus élevées peuvent être obtenues par des systèmes de liaison, de type port ou des systèmes de couplage de tuyaux. Le système en forme de porte est une structure temporaire adaptée à la création d'une tour de chargement. En attachant les accessoires en quartiers, la capacité peut être maximisée. Le système de couplage de tuyaux fournit des tuyaux supérieurs et inférieurs avec des raccords ; c'est la même figure du portail, qui est plus économique, mais moins rapide.
